 Artillerie de tranchée JMD (65 mm)

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
Coco56

avatar


MessageSujet: Artillerie de tranchée JMD (65 mm)   Sam 12 Avr 2014 - 20:31

Bonjour,

je reviens sur le forum avec les artilleurs de crapouillot, de chez JMD.



Tout d'abord le décor :
J'essaie donc de représenter une position d'artillerie de tranchée à proximité des premières lignes. Eléments de tranchée et sacs de terre seront donc de mise.

Le socle en bois brut provient de chez Frédo le Socleur. Il a été teinté avec de la lasure pour faire ressortir le veinage du bois. Ensuite, il a été verni (vernis incolore) avec ponçage à l'eau entre chaque couche. La dernière couche est du vernis satiné incolore, appliqué à la bombe.

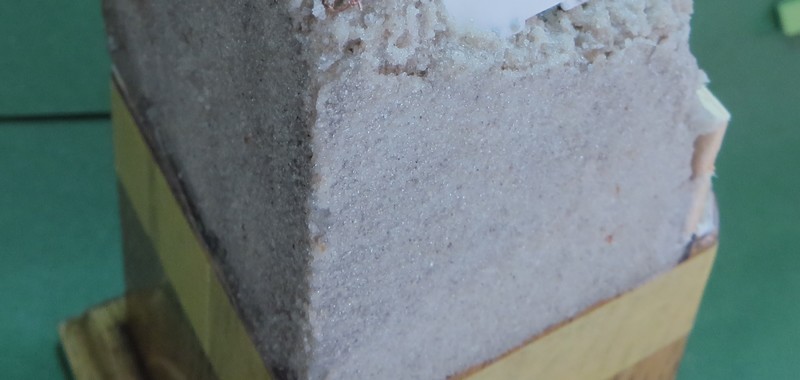

Ensuite un carré de carton épais aux dimensions du socle sert de base au décor. Ce dernier est constitué de polystyrène extrudé, mis grossièrement en forme et en volume. Ces formes sont ensuite collées et munies de tenons (quatre au total) en bois (pour une meilleure tenue sur le socle).








On recouvre ensuite avec du polyfilla "rebouche bois". Ce dernier est poncé sur l'arrière du décor de façon à s'adapter le plus possible au socle.   Aux endroits où il fera partie du décor, il est texturé et travaillé pour figurer au mieux l'aspect de la terre de la tranchée.

Une tôle ondulée est réalisée en feuille de laiton, sur laquelle viendront se poser ensuite les sacs de terre. Des baguettes rondes mis à plat sur la table et régulièrement espacées ont servi de gabarit pour former la feuille de laiton qui était plate à l'origine. Du balsa est utilisé pour le bois de soutien.




.../...
Revenir en haut Aller en bas
nemo

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Sam 12 Avr 2014 - 20:58

Salut
Je vais suivre le sujet  Wink
Revenir en haut Aller en bas
http://tozzi_bruno@hotmail.fr
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Sam 12 Avr 2014 - 21:26

Les enfants sont couchés je peux reprendre mon sujet.

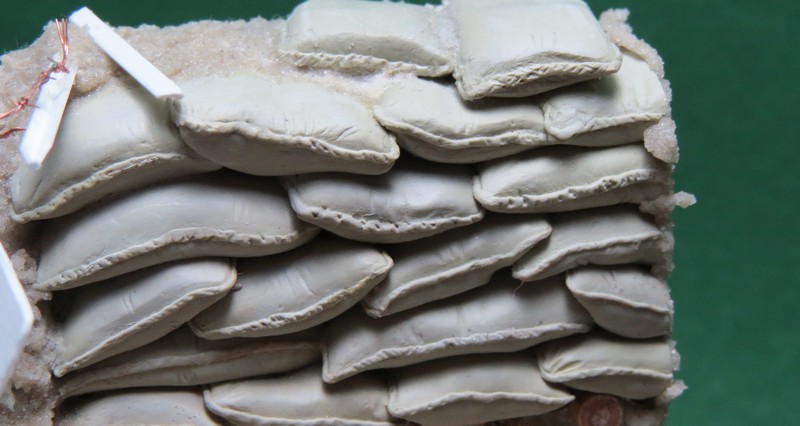

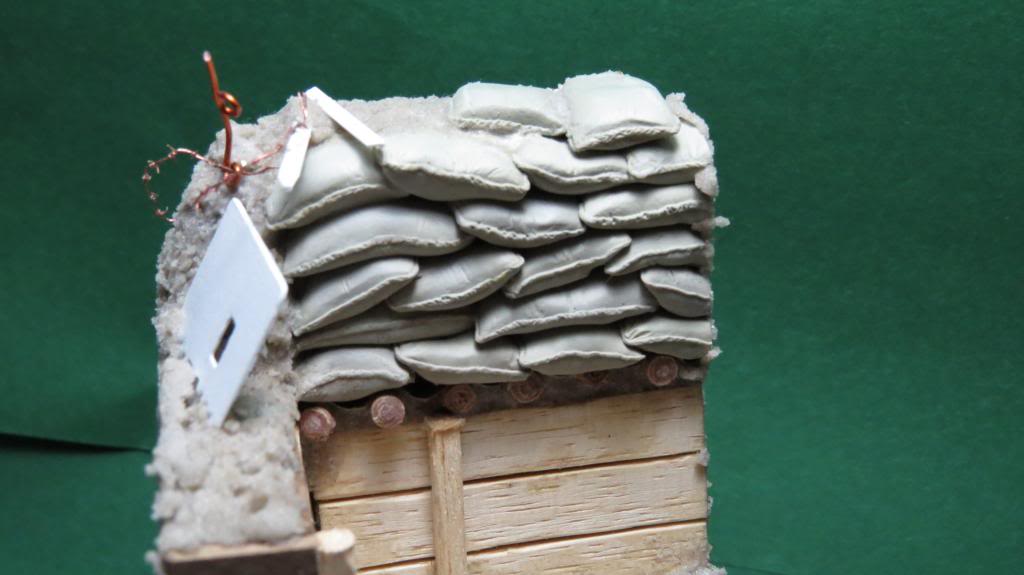

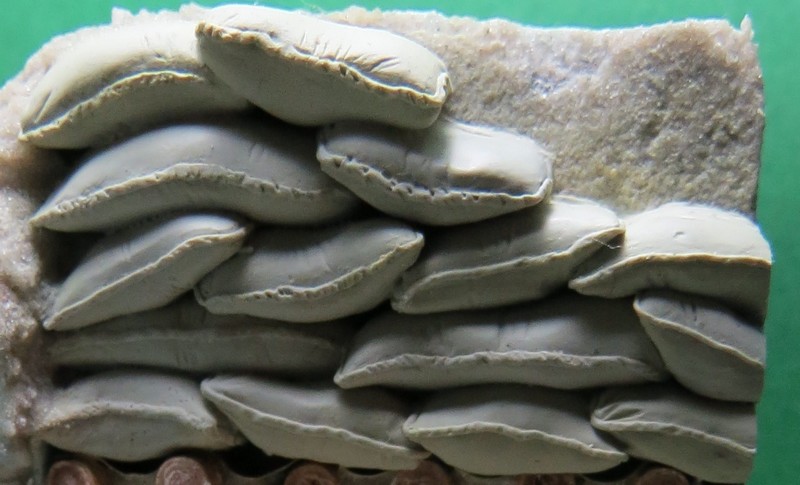

Donc pour réaliser les sacs de terre, je m'inspire de photos d'époque que l'on trouve assez facilement sur le net, comme par exemple celle qui suit



Cela m'aide à mettre en forme les sacs et à réaliser des plis plus réalistes.

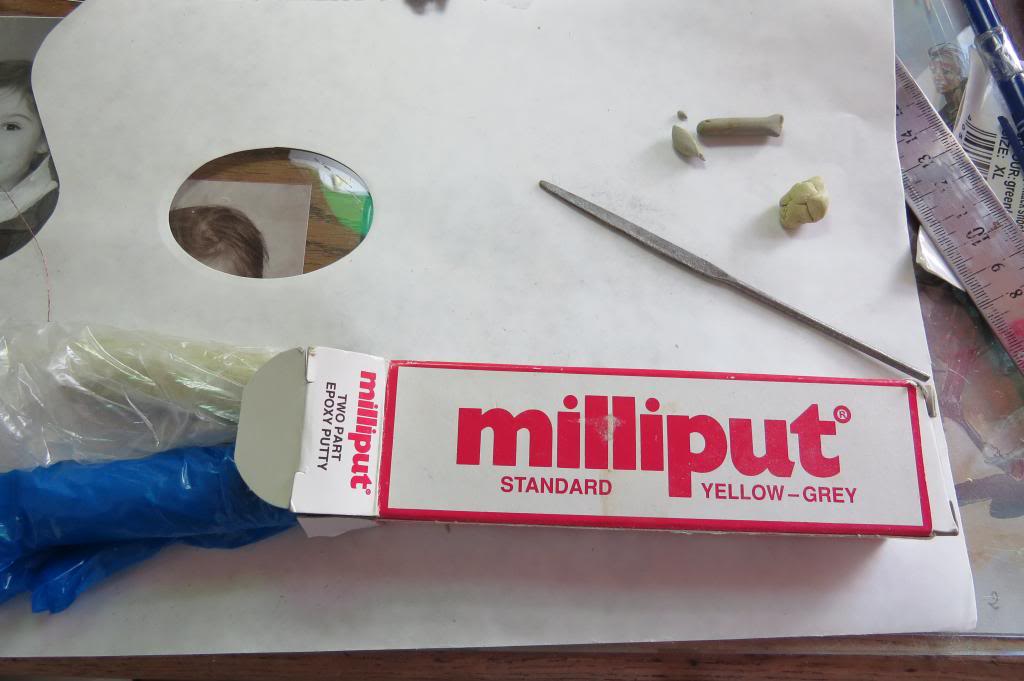

J'utilise du Milliput standard et je fais les sacs couche par couche. Pour les plis je prends un cure-dents et divers outils fins. Les sacs sont posés et inclus frais dans le décor. Je lisse ensuite la surface avec de l'eau et un pinceau une fois le sac en place et terminé. Cela atténue les angles trop vifs et assure aussi l'adhérence au décor et à la couche du dessous qui est sèche de la veille.









.../...
Revenir en haut Aller en bas
latourre

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Dim 13 Avr 2014 - 19:57

bien bien bien, je vais suivre

bonne continuation
Revenir en haut Aller en bas
Light Vador

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Dim 13 Avr 2014 - 20:58

Super sympa ces sacs de sable! Le rendu est vraiment chouette, et les avoir fait en milliput t'a permis de les mettre en forme comme tu veux, ce qui rend le décor vraiment unique!
Revenir en haut Aller en bas
http://olivierraoul.fr/
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Dim 13 Avr 2014 - 21:44

Bonsoir,

Voici donc la suite du décor :

Après les sacs de terre j'ai réalisé une plateforme de tir pour le crapouillot en m'inspirant encore de la documentation disponible sur le web.






J'ai utilisé du balsa, de la carte plastique, du profilé Evergreen ainsi que des rivets et écrous provenant d'une vieille maquette.






La plateforme est intégrée au décor et on finit les parois de la tranchée toujours en balsa.



J'ajoute ensuite les détails : le bout des rondins servant à étayer l'abri voisin, du barbelé, une plaque de parapet, des piquets. Le fil barbelé est fait maison avec du fil de cuivre et de la colle cyanoacrylate.







.../...
Revenir en haut Aller en bas
bono

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 14 Avr 2014 - 8:26

Attention aux sniper !  la tête dépasse !!!   Wink

Très beau boulot sur le décor, cela donne des idées

la suite bounce
Revenir en haut Aller en bas
http://cbfigurines.jimdo.com
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mar 15 Avr 2014 - 16:13

Bonjour,

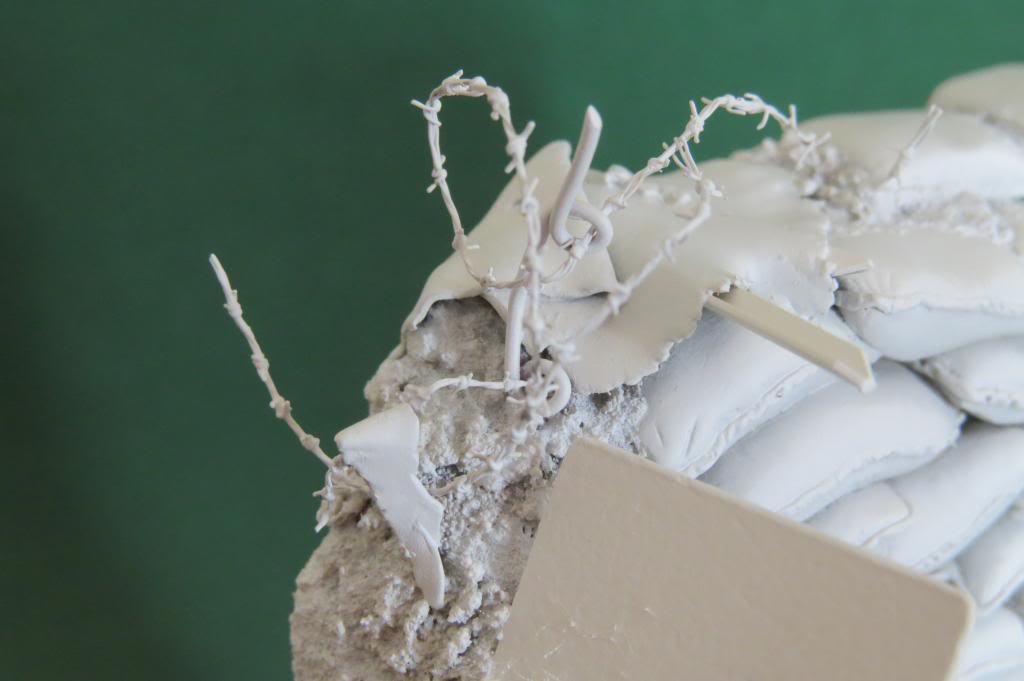

voici la suite du décor. J'ai rajouté les derniers détails :
un bout de barbelé supplémentaire, un morceau de toile de tente déchiré. Le reste, à savoir un petit panneau indicateur (PC, nom de tranchée ou poste de secours), une pelle, un vieux bidon viendront se rajouter en dernier.

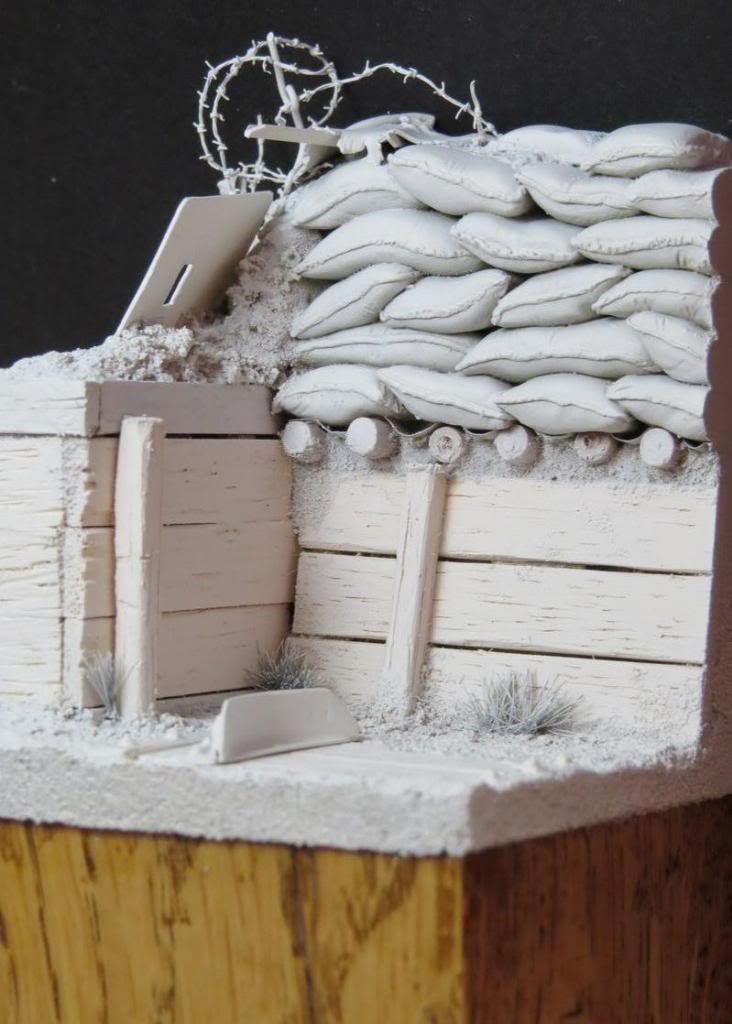

Juste une petite couche d'apprêt blanc et voici quelques photos du décor avant peinture.







... /...
Revenir en haut Aller en bas
bono

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mar 15 Avr 2014 - 16:17

extra
Revenir en haut Aller en bas
http://cbfigurines.jimdo.com
Alain de NIIIICE

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mar 15 Avr 2014 - 16:50

Bien vu , ce décor......Il me semble avoir lu plus haut que tu utilisais du balsa.......c'est pour sa légéreté??
C'est peut être un peu poreux le balsa......Mais peu importe, le résultat est bien là.....
Revenir en haut Aller en bas
http://www.chevaliersbaiedesanges.com/
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mar 15 Avr 2014 - 17:20

Bonjour Alain,

le balsa boit effectivement la peinture mais cet inconvénient disparaît quasiment avec l'apprêt blanc.


Merci pour les commentaires.

Yannick.
Revenir en haut Aller en bas
tissibzhcricri

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mar 15 Avr 2014 - 20:25

pinaise Yannickus, tu t'es encore lmaché sur le décor. Petit bémol pour moi les coutures des sacs de terre. Par contre le crapouillot et les deux figs tiennent sur le socle? ça va être dense mais je te fais confiance.
Kenavo cricri
Revenir en haut Aller en bas
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mar 15 Avr 2014 - 20:42

Salut Tissi,

juste une petite photo pour répondre à ta question.

Revenir en haut Aller en bas
blackhawk

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mar 15 Avr 2014 - 20:53

c'est superbe, bravo
a+ valentin
Revenir en haut Aller en bas
phil33

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mar 15 Avr 2014 - 23:26

En effet, superbe décor, vivement la suite  bounce  bounce  bounce
Revenir en haut Aller en bas
leretraite06

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mer 16 Avr 2014 - 11:12

J'aurai peut être ajouté une rangé de sacs, (comme dit Bono, Attention aux sniper !  la tête dépasse !!!   )   pour éviter les snipers. Belle réalisation. Vivement la suite.
Revenir en haut Aller en bas
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mer 16 Avr 2014 - 13:04

Bonjour,

je me suis effectivement posé moi aussi la question de la tête qui dépasse, mais je ne souhaitais pas monter mes sacs trop haut pour éviter d' "écraser " les figurines. De plus la direction de l'ennemi est indiqué par le canon, ce qui veut dire que les sacs ne sont pas orientés vers les lignes allemandes.

Merci pour vos commentaires.

Je pense mettre rapidement la suite avec le montage et les modifications du crapouillot.

Yann.
Revenir en haut Aller en bas
SLR

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mer 16 Avr 2014 - 18:11

J'ai vu cette pièce magnifiquement peinte par Tessarini à Lyon.

Ton décor est très prometteur !

Je suis impatient de voir ta peinture.  bounce
Revenir en haut Aller en bas
Ancien_Grognard

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mer 16 Avr 2014 - 19:14


Revenir en haut Aller en bas
HOMER

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mer 16 Avr 2014 - 22:41

Superbe ton décor. Merci pour le partage.
Revenir en haut Aller en bas
yves

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Jeu 17 Avr 2014 - 8:10

Salut yannick, mazette quel boulot     j'espère que tu vas nous montrer tous çà à la prochaine réunion ?
Vivement la suite
Revenir en haut Aller en bas
lasalle

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Jeu 17 Avr 2014 - 9:11

Bonjour,
Un beau décors bien réalisé
Vivement la mise en peinture!
Revenir en haut Aller en bas
http://cimeterre-de-figurines.blog4ever.com
Everrard

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Jeu 17 Avr 2014 - 10:29

Bonjour,
Le décor est déjà splendide !    Comme Xavier vivement la mise en peinture.Très belle pièce.
Jean-Pierre
Revenir en haut Aller en bas
lapoisse

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Jeu 17 Avr 2014 - 10:37

quelle belle présentation.
Revenir en haut Aller en bas
Bernard.S

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Jeu 17 Avr 2014 - 13:24

D'accord avec tous, le décor est une vraie réussite.
Revenir en haut Aller en bas
Phil54

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Ven 18 Avr 2014 - 19:03

Un très beau décor qui une fois peint fera certainement très réaliste

Ces figurines sont très belles et ainsi mises en scène, ça va vraiment être top  Wink
Revenir en haut Aller en bas
http://les-figs-de-phil.blog4ever.com/blog
tissibzhcricri

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Sam 19 Avr 2014 - 22:54

b'soir Yannickus, le tube du crapouillot doit être évider ou tu l'as refait??
Les semelles de l'homme sans tête ne sont pas complètement calées sur "l'affût" du crapouillot.
Kenavo
cricri
Revenir en haut Aller en bas
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Sam 19 Avr 2014 - 23:20

Bonsoir,

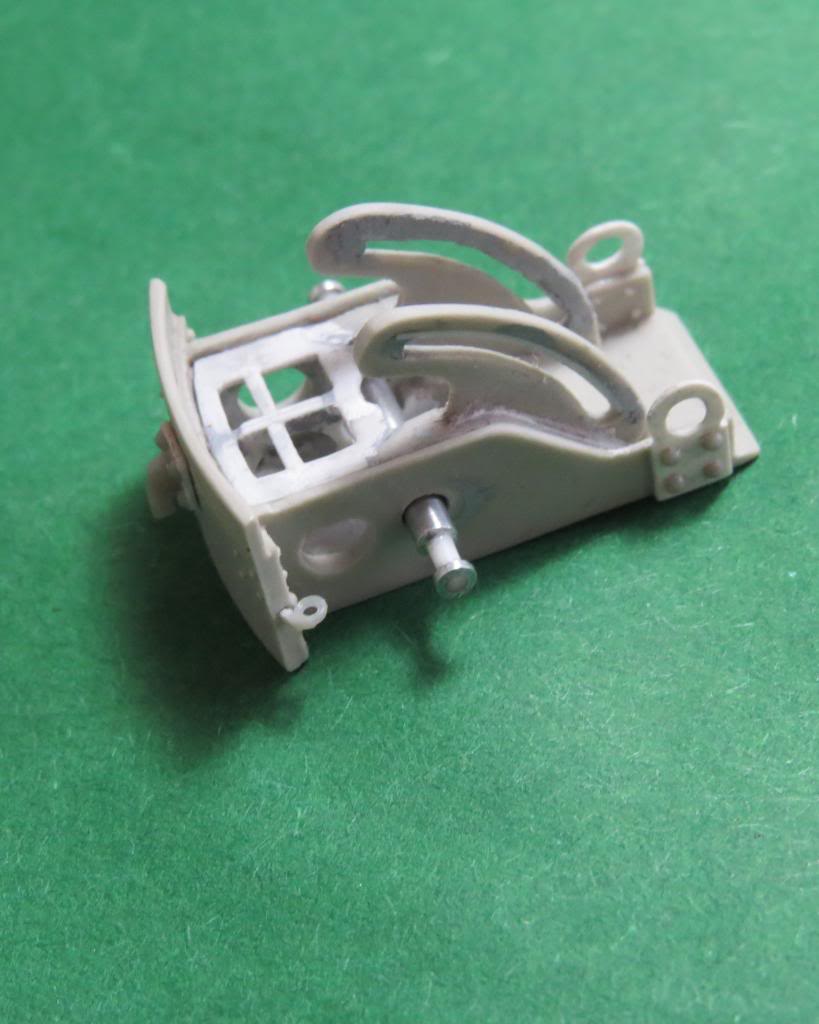

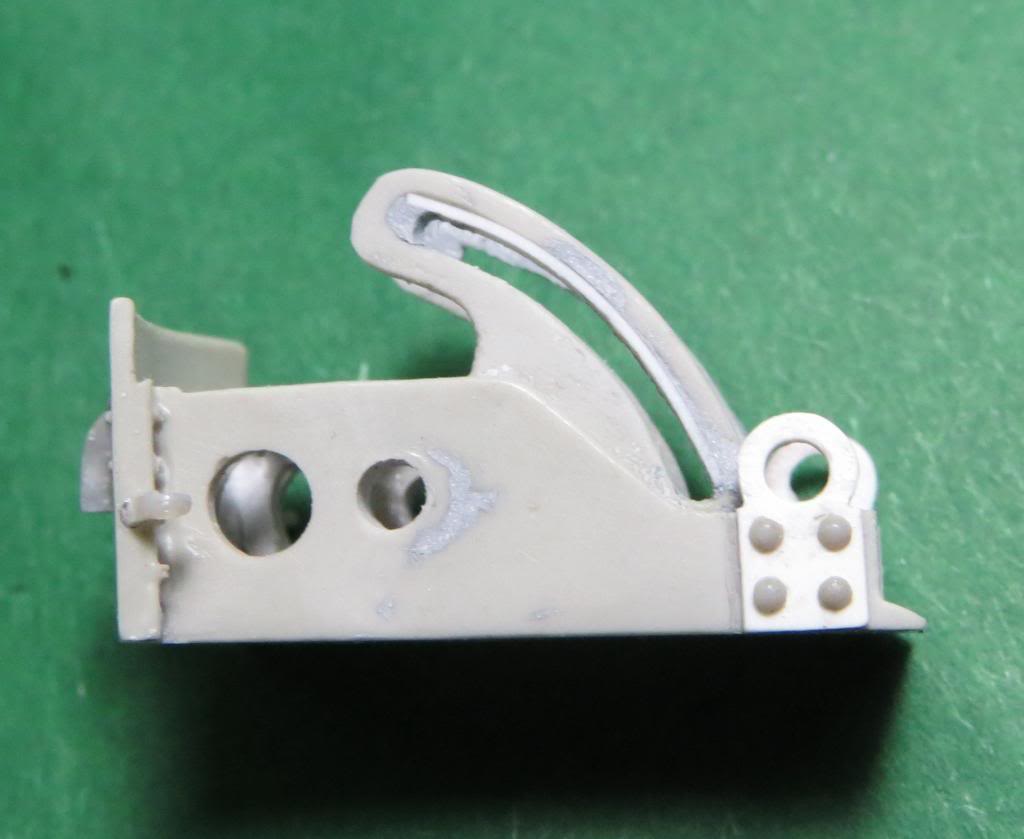

 voici la suite avec le montage du canon de 58 mm. Tout d'abord l'intérieur de la base du canon a été vidée à l'aide d'une fraise. Il ne subsiste que les deux parois latérale et l'arrière en arc de cercle. La structure interne, le dessus ajouré et le fond en dessous sont ensuite refaits en carte plastique.



Les anneaux de levage à l'avant sont également refait en carte plastique et avec des rivets de récupération. Le jour qui guide le pointage en hauteur a été diminué avec une baguette de carte plastique.



L'axe est refait en tubes alu et plastique et remplace la pièce d'origine moulée dans la masse.





Pour répondre à Tissibzh, les figurines ne sont que posées et pas encore à leur emplacement définitif.

... / ...
Revenir en haut Aller en bas
bono

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Dim 20 Avr 2014 - 10:08

beau boulot
Revenir en haut Aller en bas
http://cbfigurines.jimdo.com
HOMER

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Dim 20 Avr 2014 - 19:10

Tip Top
Revenir en haut Aller en bas
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Dim 20 Avr 2014 - 23:17

Bonsoir,

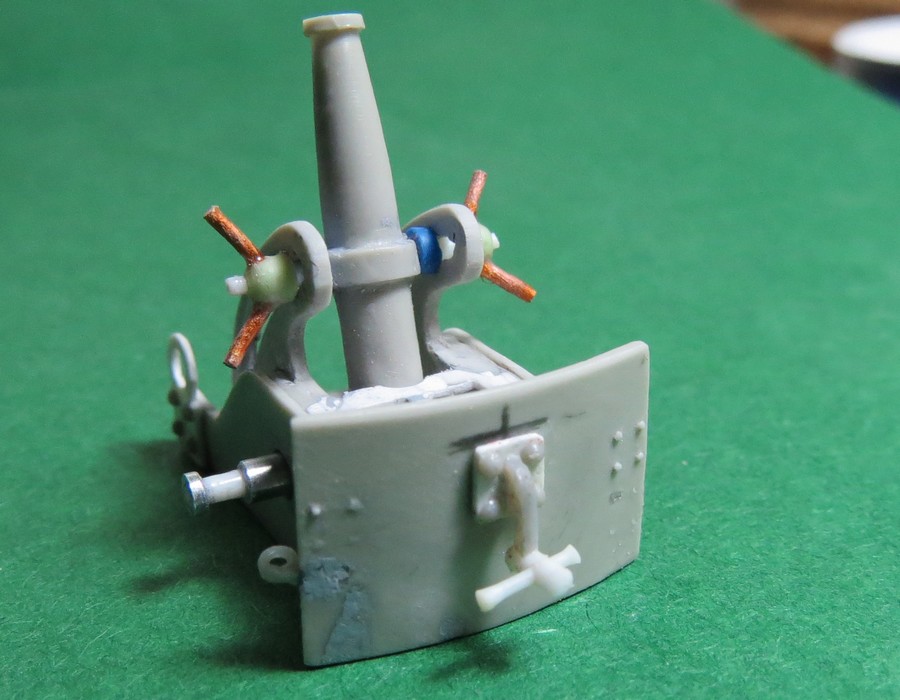

voici la fin du crapouillot. Il ne reste que quelques finitions (ponçage notamment).



Revenir en haut Aller en bas
Ancien_Grognard

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Dim 20 Avr 2014 - 23:55


Revenir en haut Aller en bas
bono

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 21 Avr 2014 - 8:18

Ancien_Grognard a écrit:


+1
Revenir en haut Aller en bas
http://cbfigurines.jimdo.com
blackhawk

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 21 Avr 2014 - 10:28


Revenir en haut Aller en bas
leretraite06

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 21 Avr 2014 - 11:50

Revenir en haut Aller en bas
lapoisse

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mar 22 Avr 2014 - 16:44

chapeau quel boulot, j'en ai pas fait autant, direct boîte. désolé pour les photos mon nouvel anti virus m'a supprimé le dossier......un des personnages est quasiment fini, le décor en cours de construction, me manque la pochette ouils de chez historex qu'un copain m'a récupéré à Montrouge..
je regrette d'avoir monter la charge sur l'engin.
Revenir en haut Aller en bas
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Sam 26 Avr 2014 - 19:38

Bonjour,

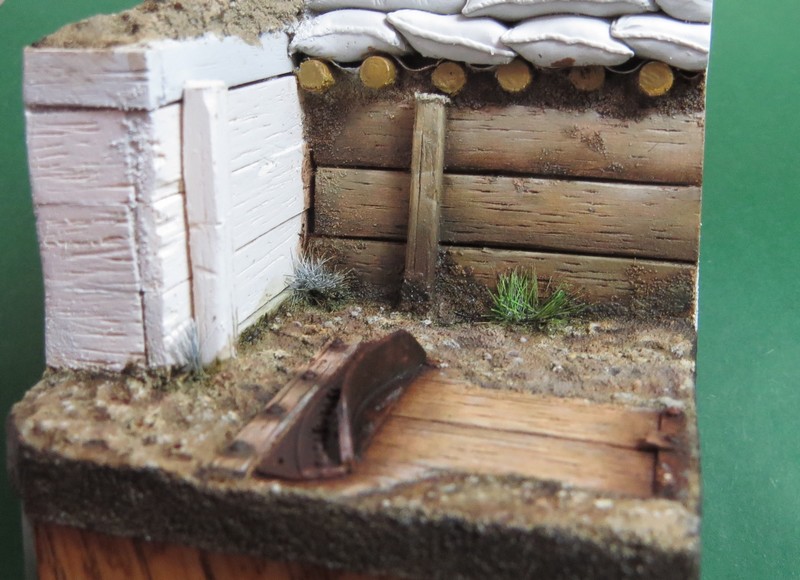

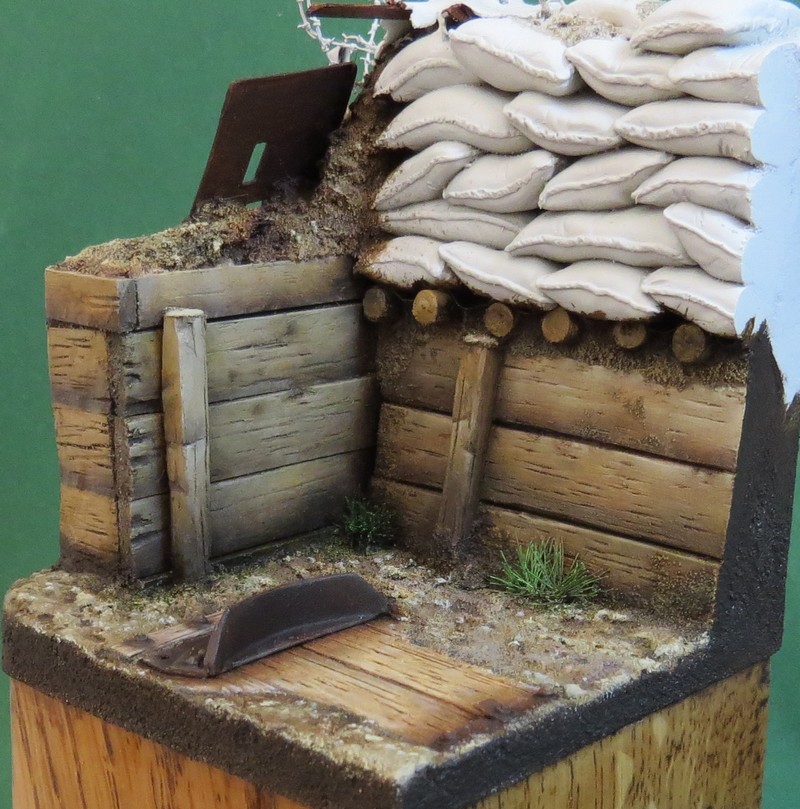

voici le début de la mise en peinture du décor.
Tout d'abord le sol : une couche de peinture enamel d'une couleur proche de la terre (n° 29 ou 72) va servir de base. Je passe ensuite plusieurs jus de différentes couleurs à l'huile (terre d'ombre brulée et naturel, vert olive). Ces jus sont plus accentués sur les extérieurs et notamment au pied des parois de la tranchée et autour de la plate forme. Les différentes aspérités sont peintes de couleur plus claire pour figurer des cailloux. Quelques légers brossages en ocre jaune et blanc pour faire ressortir les reliefs.

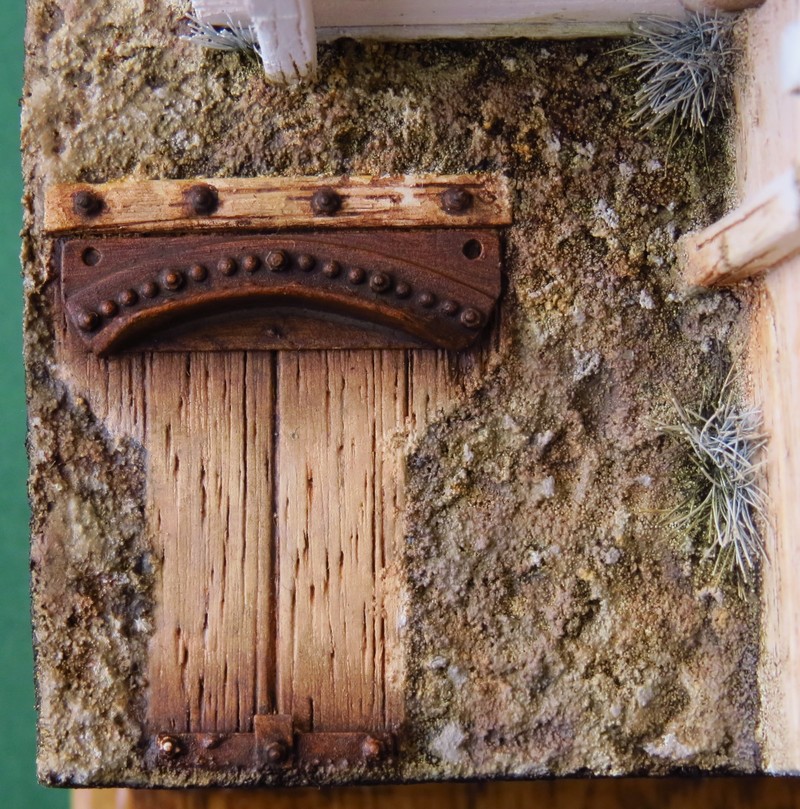

La plate forme de tir du crapouillot a été peinte avec un mélange de terre d'ombre naturelle et ocre jaune pâle. Différents jus terre d'ombre) sont également appliqués dans les veines du bois . Les parties métalliques rouillées sont peintes avec un mélange de terre d'ombre brulée et naturelle. Une seule couche est passée sur la photo. La teinte finale sera moins rouge.


Revenir en haut Aller en bas
Bernard.S

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Sam 26 Avr 2014 - 20:03

Bonjour,

Pas sûr que l'herbe avait le temps de pousser! Question
Revenir en haut Aller en bas
Phil54

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Sam 26 Avr 2014 - 20:41

Ton travail de détaillage sur le crapouillot est vraiment impressionnant  affraid

Quant au début de peinture de ton socle, je le trouve très réussi.

Ca va vraiment être une superbe saynète Wink
Revenir en haut Aller en bas
http://les-figs-de-phil.blog4ever.com/blog
Giamilos

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 28 Avr 2014 - 19:25

sacré travail sur ce décor, remarquable!
Revenir en haut Aller en bas
Giamilos

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 28 Avr 2014 - 19:34

sacré travail sur ce décor, remarquable!
Revenir en haut Aller en bas
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 28 Avr 2014 - 20:41

Bonjour,

 la peinture du décor suit son cours avec la paroi de la tranchée. Les contrastes seront encore accentués une fois la peinture sèche.
Les teintes sont toujours les mêmes en faisant varier leur proportions respectives. Ainsi le bois de la plateforme est un  peu plus rouge que la paroi en utilisant de la terre d'ombre brulée en lieu et place de la naturelle pour le jus.




... / ...
Revenir en haut Aller en bas
bono

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 28 Avr 2014 - 22:57

Revenir en haut Aller en bas
http://cbfigurines.jimdo.com
tissibzhcricri

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mer 30 Avr 2014 - 2:08

Salut Yannickus,
tout comme bernard , je ne suis pas sur les touffettes d'herbes, par contre ta peinture du bois délavé est toujours aussi exceptionnelle, on dirait ta scénette avec la compagnie franche, on va encvore en prendre plein les mirettes!!
Revenir en haut Aller en bas
HOMER

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Mer 30 Avr 2014 - 20:10


Revenir en haut Aller en bas
Alain de NIIIICE

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Jeu 1 Mai 2014 - 7:41

Il est chouette ton décor....bien réalisé et bien conçu......
J'aurais peut être traité le bois dans des tons plus grisâtres, usure et patine du temps......mais ce n'est que mon point de vue.....

Tu prévoies de la bouillasse ??
Revenir en haut Aller en bas
http://www.chevaliersbaiedesanges.com/
leretraite06

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Jeu 1 Mai 2014 - 9:37

je rejoints Alain concernant le traitement du bois. Belle réalisation.
Revenir en haut Aller en bas
lapoisse

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Jeu 1 Mai 2014 - 15:07

superbe avancée.
une question: tes sacs de sable, quelle est leur dimension
Revenir en haut Aller en bas
Coco56

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 5 Mai 2014 - 19:27

Bonsoir,

voici la suite de la peinture du décor, avant d'attaquer la partie haute. Il reste à faire les détails du bois (noeuds et veines) ainsi que l'extrémité des rondins. Le tour extérieur est peint en terre d'ombre naturelle afin de faire ressortir le décor plus clair.



Concernant la dimension des sacs de terre, il n'y en a pas deux à la même taille. Cela donne évite peut-être le coté trop uniforme d'un mur de brique. Je n'ai pas pris de dimension précise, j'ai juste essayé que cela soit réaliste par rapport à la figurine.

... / ...


Dernière édition par Coco56 le Lun 5 Mai 2014 - 20:48, édité 2 fois
Revenir en haut Aller en bas
Phil54

avatar


MessageSujet: Re: Artillerie de tranchée JMD (65 mm)   Lun 5 Mai 2014 - 20:35

Toujours aussi beau ... J'adore ton décor  Wink
Revenir en haut Aller en bas
http://les-figs-de-phil.blog4ever.com/blog
Contenu sponsorisé




MessageSujet: Re: Artillerie de tranchée JMD (65 mm)

Revenir en haut Aller en bas

Artillerie de tranchée JMD (65 mm)
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Travaux en cours :: Taille moyenne (du 1/35ème au 65 mm)-
Sauter vers:
